真空法兰闸阀

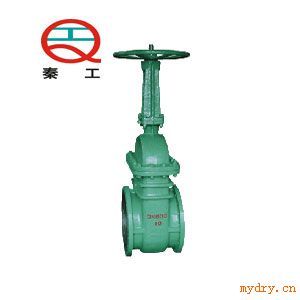

NKZ41H真空法兰闸阀

真空法兰闸阀主要性能规范 Chief property and specification

真空法兰闸阀试验压力 Test pressure

公称压力
PN/MPa
Nominal
pressure

试验压力/MPa Seal test

壳体强度试验
Shell strength

上密封试验
Back seal test

密封试验
Seat test

1.0

1.5

1.1

1.1

1.6

2.4

1.8

1.8

2.5

3.8

2.8

2.8

4.0

6.O

4.4

4.4

6.4

8.6

7.O

7.0

1O.O

15.O

11.O

11.O

真空法兰闸阀使用范围Applicable

产品类型
Product type

适用介质
Applicable medium

适用温度/℃
Applicable temperature

NKZ41H
NKZ44H
NKZ944H-C型
NKZ941H

水、蒸汽、空气
Water,Steam,Air

≤425

NKZ41H(Y)
NKZ44H(Y)-I型
NKZ944H(Y)-I型
NKZ941H(Y)

水、蒸汽、空气
Water,Steam,Air

≤550

真空法兰闸阀主要零件材料Materials for main parts

零件名称
Part name

阀体、阀盖
Body Bonnet

阀杆
Stem

闸板
Wedge gate

密封面
Sealing face

阀杆螺母
Yokenut

填料
Parking

紧固件
Fastener

NKZ44H
NKZ41H-C型
NKZ944H-C型
NKZ941H

WCB

2Crl3

25

H:合金钢
H:alloy steel

铝青铜
Albronze

膨胀复合石墨
Expanding
comDound
graphite

优质碳钢
High-grade
carbon steel

NKZ44
NKZ41Y-I型
NKZ944-I型
NKZ941

铬钼钢
Cr.Mo steel

20CrlMo1VA
38CrMoAlA

铬钼钢
Cr.Mo steel

Y:硬质合金
Y:carbide alloy

铬钼钢
Cr.Mo steel

·真空法兰闸阀主要尺寸及重量Maindimensions and weight

公称通径
DN/mm
Nominal
diameter

公称压力
PN/MPa
Nominal
pressure

主要外形尺寸和连接尺寸/mm
Main extemal and connecting dimensions

阀门
重量
/kg
Valve
weight

附法兰尺寸/mm
Additional flange"s
dimensions

L

H

D

D1

D2

b

f

z-d

W

h

D0

Dn

50

1.O

250

345

160

125

1OO

16

3

4-18

250

28

45

49

58

65

270

395

180

145

120

18

3

4-18

250

40

48

64

75

80

280

425

195

160

135

20

3

4-18

300

55

50

78

97

100

300

51O

215

180

155

20

3

8-18

300

72

52

96

110

125

325

570

245

21O

185

22

3

8-18

350

106

60

120

136

150

350

725

280

240

21O

24

3

8-18

350

146

60

145

163

200

400

820

335

295

265

26

3

8-18

400

220

62

202

223

250

450

890

390

350

320

28

3

12-23

400

315

62

225

278

300

500

1070

440

400

368

28

3

12-23

450

398

65

303

330

350

550

1320

500

460

428

30

4

16-23

550

530

65

351

382

400

600

1450

565

515

482

32

4

16-25

550

690

65

398

432

450

650

1560

615

565

532

32

4

20-25

600

870

70

460

485

500

700

1720

670

620

585

34

4

20-25

650

1080

78

500

535

600

800

1880

780

725

685

36

5

20-30

700

1350

90

600

636

700

900

2085

895

840

800

40

5

24-30

750

1950

90

690

726

800

1OOO

2590

101O

950

905

44

5

24-34

800

2500

106

790

826

50

1.6

250

345

160

125

1OO

16

3

4-18

250

28

48

49

58

65

270

395

180

145

120

18

3

4-18

250

40

50

64

75

80

280

425

195

160

135

20

3

8-18

300

58

52

78

91

100

300

51O

215

180

155

20

3

8-18

300

75

52

96

110

125

325

570

245

21O

185

22

3

8-18

350

110

60

120

136

150

350

725

280

240

21O

24

3

8-23

350

150

60

145

163

200

400

820

335

295

265

26

3

12-23

400

223

62

201

223

250

450

890

405

355

320

30

3

12-25

450

326

68

253

278

300

500

1070

460

41O

375

30

3

12-25

550

432

70

303

330

350

550

1320

520

470

435

34

4

16-25

600

572

78

351

382

400

600

1450

580

525

485

36

4

16-30

650

740

90

398

432

450

650

1560

640

585

545

40

4

20-30

700

955

95

450

485

500

700

1720

705

650

608

44

4

20-34

750

1195

98

500

535

600

800

1880

840

770

718

48

5

20-41

800

1455

105

600

636

700

900

2085

g1O

840

788

50

5

24-41

850

211O

11O

690

726

800

1OOO

2590

1020

950

898

52

5

24-41

950

2630

115

790

826
