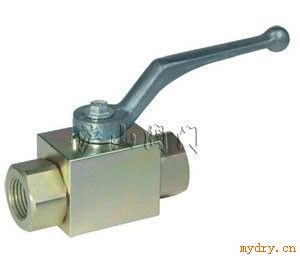

高压锻打小型球阀

高压锻打小型球阀

高压锻打小型球阀 http://www.hushanfamen.com/Valve_Product_688.html

产品名称：高压锻打小型球阀 产品型号： Q11F 产品口径： DN5-50mm 产品压力： 10-32MPa 产品材质： 铸铁、铸钢、不锈钢 联系电话： 021-31007323 联系传真： 021-33321522 Email： hushanfamen@126.com 联系人： 周生 联系手机： 18818008975 QQ： 178876695 公司名： 沪山阀门制造（上海）有限公司 帐号： 03416900040041464 税号： 310115312539830 售后承诺： 质保一年，质量三包：包修、包换、包退。

高压锻打小型球阀介绍

　高压锻打小型球阀通用球阀有全通径和缩径两种结构形式。用于输送帖连、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器的通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径不锈钢电动球阀，因其重量比全径球阀轻30%左右，有利于减轻管道负荷，降低成本。

一、高压锻打小型球阀应用规范 Application Norm

公称压力：10-32MPa
适用温度范围：-20~150℃
适用介质：水、油、气及某些腐蚀性液体。
螺纹类型：G·NPT BSPT.BSP.DIN259/2999

二、高压锻打小型球阀主要零件材料 单位：mm

零件名称Part name 阀体body 球体Ball 阀杆Stem 密封圈Gastet Q11N-100C
Q11N-160C
Q11N-320C 35/45 1Cr18 1Cr18Ni9Ti 尼龙
nylon Q11N-100P
Q11N-160P
Q11N-320P 304/1Cr18Ni9Ti 304/1Cr18Ni9Ti Q11N-100R
Q11N-160R
Q11N-320R 316/Cr18Ni12Mo2Ti 316/1Cr18Ni9Ti

三、高压锻打小型球阀美标主要尺寸 单位：mm

口径 d L L1 H W D L3流量 总长 中段瓣总长 中心高度 手柄长度 半插口 有效长度 NPT3/8″ 10 100 60 62 150 1780 10 NPT1/2″ 14 100 60 65 150 21.85 10 NPT3/4″ 19 140 80 74 180 27.30 13 NPT1″ 24 140 80 80 180 34.05 13 NPT11/4″ 31 160 90 95 255 42.80 13 NPT11/2″ 39 180 100 98 255 48.80 13 NPT2″ 48 200 110 108 255 61.35 16 NPT21/2″ 63 74.20 16 NPT3″ 78 90.15 16 NPT4″ 98 115.80 19 采用：ASME、B16.11-1991标准。

四、高压锻打小型球阀国标主要尺寸 单位：mm

公称通径DN（mm）
Nominal
Diameter Q11N-100/160、Q11N-100/160P Q11N-320、Q11N-320P 管螺纹
G screw 尺寸（mm）Dimensions 管螺纹
G screw 尺寸（mm）Dimensions d L H W E H W SW L 5 1/4 11 70 43 108 42.5 - - - - 70 10 3/8 11 70 43 108 42.5 - - - -15 1/2 11 85 43 108 42.5 1/2 68 130 41 85 20 3/4 14 95 45.5 146 47.5 3/4 77 180 46 95 25 1 21 105 59.5 146 52.5 1 82 180 55 105 32 11/4 25 120 64.5 146 60 11/4 115 300 70 120 40 11/2 32 130 76 254 65 11/2 120 300 80 130 50 2 38 150 81 254 75 2 130 300 100 150

沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的*。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。 沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了*各地用户的好评，被誉为“良心阀门”。
