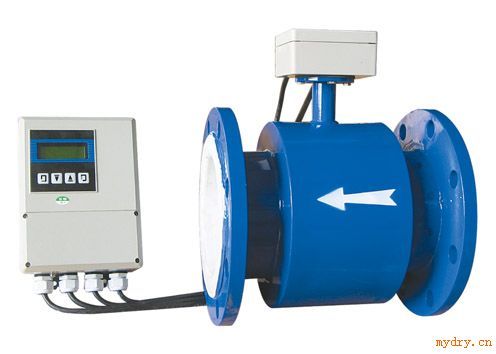

JDLDE型分体式电磁流量计
一、产品简介：
JDLDE型分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。
二、产品特点
1、适用于导电率大于5цs/cm导电流体的体积流量测量。
2、测量管内无活动及阻流部件、压力损失小
3、具有不同材质的衬里和电极有良好的防腐性能
4、不受介质、密度、粘度、温度、压力和导电率的影响
5、低频矩形波励磁、不易受干扰性、能稳定可靠
6、转换器耗能低、安装简单方便、用户不需调试
三、技术指标：
精度等级：±0.5％、±1％
衬里材质：聚氨脂、氯丁橡胶、聚四氟等
电极材质：不锈钢、哈氏合金、钛、铂铱合金等
连接方式：法兰夹装、法兰连接等
介质温度：0℃～70℃、0℃～130℃（0℃～180℃）
公称压力：1.0Mpa～32 Mpa
防护等级：IP65、IP68
防爆标志：ExibBT4
工作电压：220VAC、24VDC
四、产品选型
型号
口径
JDLDE
15~2600
代号
安装形式
Y
一体式
F
分体式
代号
转换器型号
ZA
圆形
ZB
方形
代号
输出信号
I.4
4~20mA
f
频率 1KHz
Rs
串行通讯（485）
C
控制输出
代号
防爆要求
N
无防爆
EX
防爆（仅适用于分体式）
代号
介质温度
T1
≤65℃
T2
≤120℃
T3
≤180℃(仅适用于分体式）
代号
内衬材质
NE
氯丁橡胶（≤65℃）
PTFE
聚四氟乙烯（≤189℃）
PVC
聚氯乙烯（≤70℃）
代号
电极材质
316L
不锈钢
HC
哈氏合金C
HB
哈氏合金B
Ti
钛
Ta
钽
