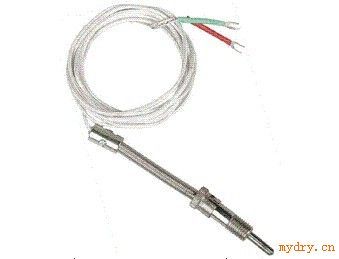

WRET-01、WRNT-01型压簧式热电偶

WRET-01、WRNT-01型压簧式热电偶

产品介绍
WRET-01、WRNT-01型压簧式热电偶通过压簧将热电偶端部与被测物的表面紧贴,以提高测量的可靠性和准确性。压簧式热电偶与显示仪表等配套使用，可直接测量0~400℃范围内的温度。该热电偶带有软性延长导线，可以自由弯曲，具有热响应时间小，使用方便等特点,适用于塑料挤 出机、轻纺、食品等工业。

●结构原理
WRET-01型压簧式热电偶的作用原理，分度特性及允许偏差，参比端（冷接点）温度补偿, 以及与
显示测量仪表的联接方法均与一般热电偶相同。
WRET-01型压簧式热电偶的结构如图所示,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

●安装方法
WRET-01型压簧式热电偶的安装方法如图,所示,固定安装在被测物体上面，先将连接螺栓拧紧在被测
物体上，再将热电偶紧贴被测物，拧紧卡套螺钉，*后拧上锁紧卡套。

●型号规格

型号

分度号

测温范围 ℃

热响应时间 t0.5s

保护管材料

WRET-01

E （ EA-2 ） *

0-400

<5

不锈钢 1Cr18Ni9Ti

WRNT－01K （ EU-2 ） *0-400<5不锈钢 1Cr18Ni9Ti

规格

连接螺栓mm

总长 Lmm

保护管 l mm

1000
1500
2000
2500
3000
3500
4000
30
30
30
30
30
30
30
35 或 70
1000
1500
2000
2500
3000
3500
4000
60
60
60
60
60
60
60

注:订货须写明:1)产品名称及型号
2)总和置深
3)分度号打“*”表示特殊规格订货
