FZB型氟塑料合金自吸化工泵

产品简介:

FZB型氟塑料合金自吸化工泵是按国际标准并结合非金属泵的工艺设计制造。FZB型氟塑料合金自吸泵泵体采用金属外壳内衬氟塑料,过流部件全部采用氟塑料合金制造,泵盖、叶轮等均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,FZB型氟塑料合金自吸泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

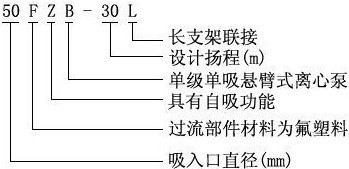

型号意义:

产品特点:

FZB型氟塑料自吸泵突出的特点就是具有自吸功能,可抽送低于泵安装位置以下的液体,且性能稳定,操作简单,只需在泵第一次使用前灌液后,第二次及以后使用则无需灌液,直接开机即可,自吸高度可根据介质密度在2至4米内确定,是替代体型笨重的液下泵的佳选择。
该泵采用目前为先进的外装式四氟波纹管机械密封,拥有多层保护,延长了机封使用寿命,对于输送含杂质颗粒介质时,可配用无冷却水单端面硬对硬(碳化硅对碳化硅)机械密封,所以用户选型时需考虑到介质中的固体含量。

技术参数:

流量:1.5~60m3/h;

扬程:15~50m;
转速:2900r/min;
功率:1.5~15KW;
进口直径:25~80mm;
适用温度:-20℃~120℃。

产品用途:

FZB型氟塑料自吸泵的过流部件全部采用氟塑料制造,且又具有自吸功能,因此,FZB自吸泵的用途极为广泛,如:将地下槽中的腐蚀性液体抽送至目标地点,将底端无出口的酸碱槽中的酸碱抽送到目标地点,或用于多个酸槽之间的循环,或用于卸酸等等。FZB型氟塑料自吸泵人性化的设计原理、卓越的工作性能,已成为越来越多的使用单位必不可少的泵设备之一。

结构图:

1

前盖

F46/HT200

2

连接法兰

F46/HT200

3

泵体

F46/HT200

4

叶轮

氟塑料合金

5

泵盖

氟塑料合金、HT200

6

机械密封

四氟乙烯-氧化铝、碳化硅、硬质合金

性能参数:

型号

流量
(m3/h)

扬程
(m)

口径
(mm)

电机功率
(Kw)

自吸高度
(m)

转速
(r/min)

25FZB-20

1.5

23

25

25

1.5

3

2900

3.6

20

4.5

17

40FZB-20

5

22

40

40

3

3

2900

8

20

10

17

40FZB-30

5

33

40

40

3

3

2900

8

30

10

25

50FZB-20

8

25

50

50

3

3

2900

12

20

15

17

50FZB-30

8

33

50

50

3

3

2900

12

30

15

25

50FZB-45L

8

48.5

50

32

7.5

3

2900

12

45

15

40

65FZB-20L

20

23

65

50

4

3.5

2900

25

20

30

17

65FZB-30L

20

33

65

50

7.5

3.5

2900

25

30

30

25

65FZB-40L

20

42

65

50

11

3.5

2900

25

40

30

30

65FZB-45L

20

47

65

50

11

3.5

2900

25

45

30

40

65FZB-50L

20

52

65

50

15

3.5

2900

25

50

30

45

80FZB-20L

30

23

80

65

5.5

4

2900

40

20

50

15

80FZB-30L

40

33

80

65

11

4

2900

50

30

60

25

80FZB-45L

40

48.5

80

65

15

4

2900

50

45

60

40

注:FZB型氟塑料自吸泵若规格型号超出此范围,我厂可根据用户要求予以调整

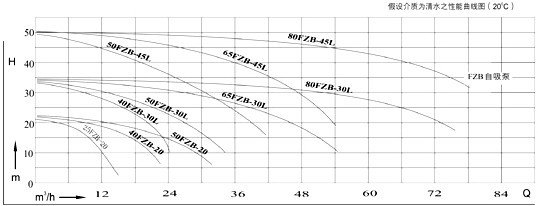

性能曲线图:

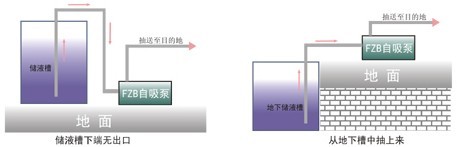

安装示意图:

安装尺寸图:

系列

型号

外型及安装尺寸

进口法兰尺寸

出口法兰尺寸

L

S

P

f

W

T

H

h

x

k

i

j

m

n-d

e

g

n

4-t

短支架

32FZB-15

450

100

160

80

180

140

230

90

55

10

32

90

120

4-11

32

90

120

4-11

40FZB-20

590

310

160

110

220

170

305

140

65

12

40

100

130

4-13

40

100

130

4-13

40FZB-30

590

310

160

110

220

170

305

140

80

12

40

100

130

4-13

40

100

130

4-13

50FZB-20

590

310

160

110

220

170

305

140

65

12

50

100

130

4-13

50

100

130

4-13

50FZB-30

590

310

160

110

220

170

305

140

80

12

50

100

130

4-13

50

100

130

4-13


系列

型号

外型及安装尺寸

进口法兰尺寸

出口法兰尺寸

L

S

P

f

W

T

H

h

x

k

i

j

m

n-d

e

g

n

n-t

长支架

65FZB-20L

1100

600

250

180

390

350

440

212

80

20

65

145

185

4-18

50

125

165

4-18

65FZB-30L

1200

660

300

200

450

400

480

232

100

24

65

145

185

4-18

50

125

165

4-48

80FZB-20L

1200

660

300

200

450

400

480

232

100

24

80

160

200

8-18

65

145

185

4-18

80FZB-30L

1240

740

330

210

500

450

520

260

110

24

80

160

200

8-18

65

145

185

4-18

使用注意事项:

安装

1.泵经长途运输到达使用现场,安装前须检查整机零件是否完好无损,紧固件应予紧固,检查泵轴与电机轴的同心度,如有移位,应予校正。

2.安装时要尽量减少吸入管路的水力损失,不得装小于90°的弯头,进口管路上90°的弯头不要超过2个,泵进口应设滤网,防止大块杂质进入泵内,保证泵能正常运转,安装时尽可能的减少进口管路长路(这样会减少进口管路空气,从而减少自吸时间,增加工作效率)。

3.进水管的连接螺栓一定要均力拧紧,密封一定要严密,*不能漏气,尽量使用软质的法兰密封垫(如氟橡胶),否则会严重影响泵的自吸性能。

操作使用注意事项

1.检查电机运转方向与泵的运转方向标记是否一致,切勿反转!

2.泵体内须注满液体才能启动运转,严禁空运转。泵在规定的自吸高度范围内如果7~10分钟尚不能出液,应立即停机检查原因(主要检查进口管是否漏气,以防泵内工作液升温,损坏泵机。

3.第一次在泵体内注液后一般不需再注液,但停机时间长或停机后密封有泄漏现象存在,泵内液体损失,在第二次开车前应先检查泵内存液情况,加满液后再开车。
4.冬季长期不使用时,应排尽泵体内的液体,以免受冷冻,不能正常工作。
