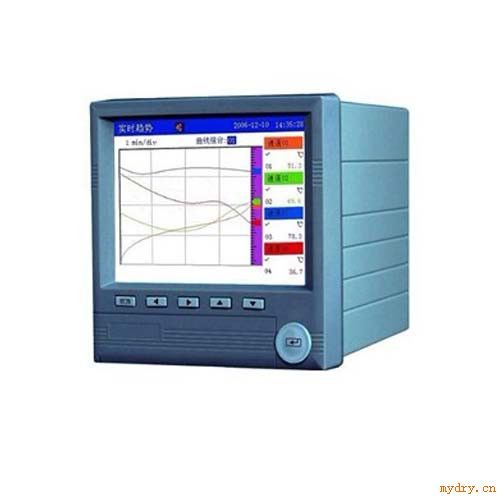

彩屏无纸记录仪

HJRC3000彩屏无纸记录仪采用高亮度、宽视角的5.6英寸TFT液晶显示屏,显示清晰明了;采用超大容量的NAND FLASH作为历史数据的存储介质,真正实现无纸记录仪强大的记录功能;按键和旋钮联用使操作更灵活简便,真正符合了工业人员的操作习惯。同时采用CF卡作为外部存储介质,可将需要保存的数据通过CF卡转存至计算机或其它设备中*保存或打印。
一、彩屏无纸记录仪应用领域:
HJRC3000彩屏无纸记录仪采广泛地适用于各类工业现场,主要应用在冶金、石油、化工、建材、造纸、食品、制药、热处理和水处理等各种工业现场,是替代传统记录仪的新一代无纸记录仪。
二、彩屏无纸记录仪技术指标:
基本误差:0.5%FS或 0.2%FS±1个字
分 辨 力:1/20000、14位A/D转换器
显示方式:双排四位LED数码管显示
采样周期:0.5S
报警输出:二限报警,报警方式为测量值上限、下限及偏差报警,继电器输出触点容量 AC220V/3A
控制输出:⑴继电器触点输出
⑵固态继电器脉冲电压输出(DC12V/30mA)
⑶单相/三相可控硅过零触发
⑷单相/三相可控硅移相触发
⑸模拟量4~20mA、0~10mA、1~5V、0~5V 控制输出
通讯输出:接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
波特率--300~9600bps内部自由设定
馈电输出:DC24V/30mA
电 源:开关电源 85~265VAC 功耗4W以下
三、彩屏无纸记录仪功能特点:
●万能输入功能
●自动校准和人工校准功能
●手动/自动无扰动切换功能
●可选择适应加热或制冷的正/反作用
●控制输出信号限幅
●智能PID调节仪采用模糊控制理论和传统PID控制相结合的方式,使控制过程具有响应快、超调小、稳态精度高的优点,对常规PID难以控制的大纯滞后对象有明显的控制效果
●智能PID调节仪增加了30段程序控制功能
四、彩屏无纸记录仪主要特点:
1.系统
◇采用*新大规模集成电路,国际名厂元器件精心设计;
◇采用高速、高性能32位ARM微处理器,画面响应时间小于0.2秒,可同时实现12路信号的检测、记录、显示和报警;
◇5.7英寸进口SHARP320X240点阵TFT高亮度彩色图形液晶显示,CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节;
◇全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;
◇新型开关电源,85VAC~265VAC范围内正常工作;
◇集成硬件实时时钟,掉电情况下时钟也能准确运行;
◇提供变送器+24VDC隔离配电;
◇全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作;
◇大容量FLASH闪存芯片存贮历史数据,掉电永不丢失数据;
◇12路继电器报警输出。
2.信号
◇可输入各种标准信号,Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2
◇信号全量程精度±0.2%
◇通道间完全隔离
◇可提供隔离配电
◇提供标准4-20mA输出
3.软件
◇中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
◇工程量显示数值范围宽,可显示5位数值:-9999~19999;
◇报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录*近的15条报警信息;
◇支持流量累积功能;
◇4组温压补偿,支持补偿信号输入、常数可选,提供多种补偿模型,如过热蒸汽,饱和蒸汽、压力补偿等常用补偿模型; ◇支持真空度科学计数法显示;
◇曲线走纸方式可设定横向或纵向;
◇每4组曲线显示可以自由组合,自定义曲线颜色;
◇内置GB2312二级汉字字库(6500汉字);
◇全新T6输入法,操作方便。支持汉字拼音输入,数字、英文、特殊符号、上下标等选择输入,采用国际标准编码,解决特殊单位及汉字位号的输入问题;
◇汉字位号、单位自定义组合输入。
4.通讯
◇标准串行通讯接口:RS-485和RS-232C;
◇支持标准Modbus RTU通讯协议,标准Modbus TCP通讯协议,提供多种数据类型,如百分量、工程量、累积量等,除支持本公司ScanX数据管理软件外,还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件,无需专用驱动;
◇使用USB2.0接口转存和备份历史记录,支持256M、512M、1G优盘;
◇支持FAT16/FAT32文件系统类型,Windows可识别历史记录文件;
◇外接微型打印机,可手动打印数据、曲线,自动定时打印数据,满足用户现场打印的需要。
