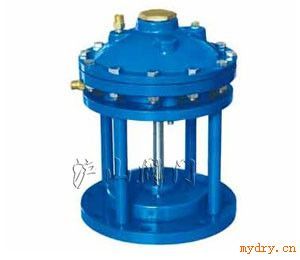

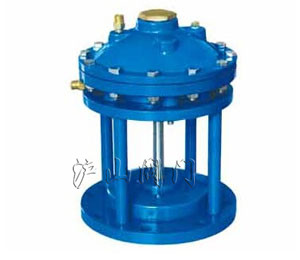

JM742X隔膜式池底排泥阀

JM742X隔膜式池底排泥阀

JM742X隔膜式池底排泥阀 http://www.hushanfamen.com/Valve_Product_1273.html

产品名称： JM742X隔膜式池底排泥阀 产品型号： JM742X 产品口径： DN100-500mm 产品压力： 1.0-1.6MPa 产品材质： 铸铁、铸钢、不锈钢 联系电话： 021-31007323 联系传真： 021-33321522 Email： hushanfamen@126.com 联系人： 周生 联系手机： 18818008975 QQ： 178876695 公司名： 沪山阀门制造（上海）有限公司 帐号： 03416900040041464 税号： 310115312539830 售后承诺： 质保一年，质量三包：包修、包换、包退。 产品名称：隔膜式池底排泥阀 产品型号： JM742X 适用介质：水 连接形式： 法兰 压力范围：1.0～1.6MPa 公称通径：DN100-DN400 常用材质：铸铁、碳钢、不锈钢 技术咨询：021-31007323

一、隔膜式池底排泥阀概述：

JM742X隔膜式池底排泥阀是由主阀、二位四同换向阀以及阀瓣等零件组成。当二位四通换向阀处于一态位，主阀中腔进水，上腔通往大气，膜片在水的压力下带动阀瓣上升，主阀开启，池底的泥沙等污物开始排放;当二位四通处于二态位，主阀中腔水排向水池，上腔进水，关闭主阀，停止泥沙的排放。此阀安装在各类沉淀池的底部壁外，用以排除池底的泥沙污物。其由换向阀控制启闭动作，反应迅速，关闭准确。

二、隔膜式池底排泥阀工作原理及性能：

隔膜式池底排泥阀有阀体，上下隔膜腔、膜片、阀杆组成。上下隔膜腔作为液体工具，液体作为动力，膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。隔膜式池底排泥阀密封性强、开关性能好，检修方便，使用寿命可达五年以上。

三、隔膜式池底排泥阀技术参数：

工作压力

1.0Mpa

介质

水

使用温度

常温

隔膜室工作压力

0.3-1.0

隔膜室工作液

气、清水

四、隔膜式池底排泥阀主要部件材料：

阀体

HT200

隔膜上腔

HT200

隔膜下腔

HT200

阀板

HT200

阀杆

不锈钢

拼帽

A3钢

隔膜片

耐磨丁晴橡胶和尼龙

五、隔膜式池底排泥阀结构图：

六、隔膜式池底排泥阀主要外形尺寸

DN

40

50

65

80

100

125

150

200

250

300

350

L

107

115

125

135

146

165

180

215

255

285

325

H

235

234

258

280

307

358

400

490

576

663

750
