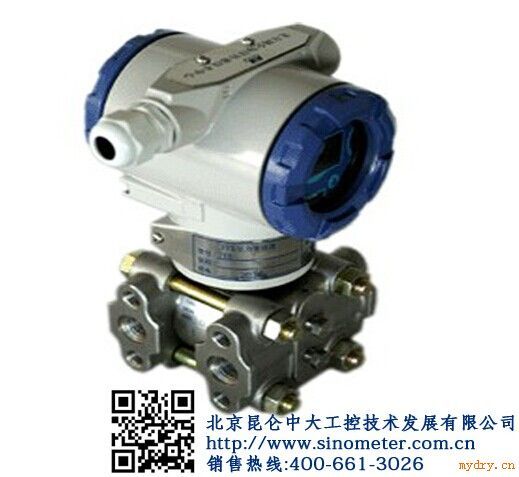

KZY-3051数字化电容压力变送器差压变送器

KZY-3051数字化电容压力变送器差压变送器

压力变送器主要用于测量气体、液体和蒸汽的压力、负压和*压力等参数,然后将其转换成4~20mA.DC信号输出。压力变送器包括GP型(表压力)和AP型(*压力)两种类型。GP和AP型与智能放大板组合,可构成智能型压力变送器,它可通过符合HART协议的手操器相互通讯,进行设定和监控。GP型压力变送器的δ室,一侧接受被测压力信号,另一侧则与大气压力贯通,因此可用于测量表压力或负压。

1、精度高
2、稳定性好
3、二线制(特殊可四线制)
4、固体元件,接插式印刷线路板
5、小型、重量轻、坚固抗振
6、量程、零点外部连续可调
7、正迁移可达500%;负迁移可达600%8、阻尼可调
9、单向过载保护特性好
10、无机械可动部件,维修工作量少
11、全系列统一结构,零部件互换性强
12、接触介质的膜片材料可选择(316L、TAN、HAS-C、MONEL等耐腐蚀材料)
13、防爆结构,全天候使用
14、智能HART现场总线协议



技术参数

过程压力通过两侧或一侧的隔离膜片、灌充液传至6室的中心测量膜片。中心膜片是一个张紧的弹性元件,它对于作用在其上的两侧压力差产生相应变形位移,其位移与差压成正比,*大位移约0.1mm,这种位移转变在电容极板上形成差动电容,由电子线路把差动电容转换成二线制的4~20mA DC信号输出。

供电电压:12~36V DC,标准值24VDC
输出信号:4~20mADC;(特殊可为四线制 220V AC供电 0-10mA DC输出)
环境温度:-25~70℃(一般变送器),-15~70℃(带现场指示器)
储藏温度:-40~100℃;
防护等级:IP65,EXdⅡCT6,EXiaⅡCT5;
法兰标准:JB/T82.2-94(执行其它标准请注明);
电源影响:小于输出范围的±0.005%/V;
振动影响:在任何方向上振动频率200Hz时,所引起的误差为*大范围的0.05%/g(微差压为0.25%/g);
安装位置影响:当工作膜片未垂直安装时,可能产生不大于0.24Pa的零位误差,此误差可通 过调整零位来消除,对量程无影响
精度:±0.25%,±0.5%(智能型:±0.1%、±0.075%)


稳定性:六个月内不超过变送器的精度;
导压连接件:在压力容室上的连接螺孔为1/2-14NPT.与普通1151相同;
电缆连接孔的螺孔为M20×1.5;
指示器:现场输出指示器有电流表,线性指示0~100%;3-1/2位LCD液晶显示;
量程和零位:外部连续可调;
正负迁移:差压变送器:*大正迁移量为500%,*大负迁移量为600%
*压力:*大正迁移量为500%,只可正迁移;
过载压力:不超过规定压力的1.15倍,变送器不会损坏;
容积变化量:小于0.16cm3
阻尼时间:充硅油时,0.2~1.67秒内连续可调.

(不带迁移,在标准工作条件下,充硅油,316不锈钢隔离膜片)
*度:±0.25%,±0.5%(智能型:±0.1%、±0.075%)
死 区:无(≤0.1%)
稳定性:六个月内不超过*大量程的基本误差*值
振动影响:在任意轴向上,振动频率为200HZ时,误差为测量范围上限的±0.05%/g
电源影响:小于输出量程的0.005%/V
负载影响:电源如果稳定,则负载没有影响

隔离膜片:3l6不锈钢,哈氏合金C一2 7 6,蒙乃尔合金或钽
排气/排液阀:316不锈钢,哈氏合金C,蒙乃尔合金
法兰和接头:3 I 6不锈钠,哈氏合金C或蒙乃尔合舍
接触介质“O”形环:丁晴橡胶,氟橡胶
灌充液:硅油或惰性油
螺 栓:316L不锈钢



电子壳体材料:低铜铝合金
信号线连接孔:G 1/2
重 量:2.4kg(标准型)
引压连接件:法兰、NPT 1/4,中心距54mm;接头NPT 1/2或M20×1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/Tl2716-91)
