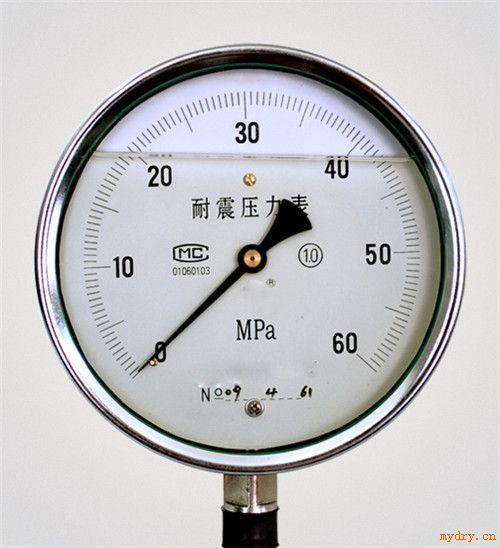

耐震压力表

HJ-YN耐震压力表适用于环境剧烈振动场所,可耐受介质的脉动,冲击及突然卸荷,仪表指示稳定清晰。广泛应用于机械、石油、化工、冶金、矿山、电力等部门,测量对铜和铜合金无腐蚀性介质的压力。产品具有良好的抗振性能,特别适用于有机械振动和介质脉动的工作环境。耐震压力表可测量 无爆炸危险、无结晶体、不凝固以及对铜合金不起腐蚀作用的液体、气体、蒸汽等介质的压力。耐震压力表规格示意:
-
HJ-YN压力表-60 - 压力表直径为60毫米
100 - 压力表直径为100毫米
150 - 压力表直径为150毫米
200 - 压力表直径为200毫米
Z 轴向T 带边Q 前边
技术参数:
产品型号YN-60YN-100YN-150YN-200
公称直径Ф60Ф100Ф150Ф200
接头螺纹M14×1.5M20×1.5
*度等级1.5;2.51.0;1.5
测量范围(MPa)0~0.1;0~0.16;0~0.25;0~0.4;0~0.6;
0~1;0~1.6;0~2.5;0~4; 0~6;
0~10;0~16;0~25; 0~40;0~60;
耐振等级V.H.4
使用环境条件温度-40~70℃;相对温度≤85%
耐震压力表安装注意:
1.仪表使用环境温度为-40~70℃,相对湿度不大于80%,如偏离正常使用温度20±5℃时,须计入温度附加误差。
2.仪表必须垂直安装,力求与测定点保持同一水平,如相差过高计入液柱所引起的附加误差,测量气体时可不必考虑。安装时将表壳后部防爆口阻塞,以免影响防爆性能。
3.仪表正常使用的测量范围:在静压下不超过测量上限的3/4,在波动下不应超过测量上限的2/3。在上述两种压力情况下大压力表测量*低都不应低于下限的1/3,测量真空时真空部分全部使用。
4.使用时如遇到仪表指针失灵或内部机件松动、不能正常工作等故障时应进行检修,或联系生产厂家维修。
5.仪表应避免震动和碰撞,以免损坏。
6.订货时请注明:仪表型号及名称;仪表的测量范围;仪表的精度等级偏离正包装要求和其它。
7.根据用户使用要求进行特殊设计。
8.安装前应核对仪表的型号、规格、精度等级是否符合仪表使用要求。检查仪表的接头螺纹和安装的阴螺纹是否一致。
9.压力表应垂直安装,倾斜度一般不大于30°,并力求与测量点保持同一水平,以免带来指示误差。
10.安装后,在无压力的情况下,观测指针是否在零位或紧靠盘止钉,否则不宜使用。
11.测量蒸汽压力时,压力表下端应装有环形管,使用中有水来传递蒸汽压力,以免高温蒸汽冲入弹簧管内,影响仪表精度,或不慎使焊锡熔化,造成仪表测漏,发生事故或烫伤人。
耐震压力表故障排除:
1.指针抖动大。原因:1、被测介质压力大;2、压力计的安装位置震动大。
2.压力表无指示。原因:1、导压管上的切断阀未打开;2、导压管堵塞;3、弹簧管接头内污物淤积过多而堵塞;4、弹簧管裂开;5、中心齿与扇齿磨损过多,以至不能啮合。
3.压力指示误差不均匀。原因:1、弹簧管变形失效;2、弹簧管自由端与扇形齿轮,连杆传动比调整不当。
4.压力表指针有跳动或呆滞现象。原因:1、指针与表面玻璃或刻度相碰有摩檫;2、中心齿轮轴弯曲;3、两齿轮啮合有污物;4、连杆与扇齿轮间的活动螺丝不灵活。
5.压力去掉后,指针不能恢复到零点。原因:1、指针打弯;2、游丝力短不足;3、指针松动;4、传动齿轮有摩檫。
6.传动比失调。
7.压力表指示偏低。原因:1、传动比失调;2、弹簧管有渗漏;3、指针或传动机构有摩檫;4、导压管线有泄露。
8.指针不能指示到上限刻度。原因:1、传动比小;2、机芯固定在机座位置不当;3、弹簧管焊接位置不当。
