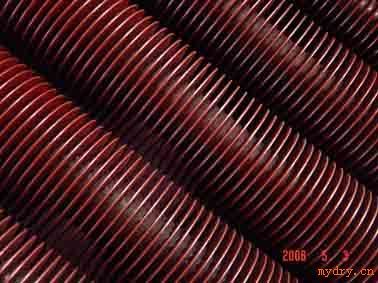

螺旋焊翅片管

螺旋翅片管(也称鳍片管,肋片管)焊接设备性能参数和翅片管主要性能指标见下表,产品符合HG/T3181《高频电阻焊螺旋翅片管》和JB/T6512《锅炉用高频电阻焊螺旋翅片管制造技术条件》要求。

螺旋翅片管焊接设备性能参数

项目

性能参数

焊接电源功率(W)

300

主轴*高转速(rpm)

300

可焊钢管直径(mm)

Φ25~Φ168

可焊钢管厚度(mm)

2~10

可焊钢管长度(m)

0.5~25

可焊翅片宽度(mm)

13~30

可焊翅片厚度(mm)

0.8~2.5

翅片间距(mm)

4~90

开齿齿距(mm)

4.5~8.0

焊接线速度(m/min)

35

螺旋旋向

左、右旋

可焊接材料

碳钢、低碳钢、不锈钢

翅片管主要性能指标

项目

性能指标

翅片高度偏差

≤±0.75mm

翅片螺距偏差在任意10个节距内的平均值

≤±0.2mm

翅片管的直线度

每米≤1mm,全长≤10mm

翅片与管子表面垂直度 (翅片倾俯角)

α≤8°

翅片与管子表面纵向焊着率
(测量处实际焊缝长度的总和与测量处理论焊缝长度比较)

La≥0.95Lt

翅片与管子表面横向焊着率
(测量处实际焊缝平均宽度的总和与钢带厚度比较)

Sa≥0.85Sf

焊接试件的拉脱强度

≥200MPa
