T200-T600型酒精回收塔

主要用途

本装置适用于制药、食品、轻工、化工等行业稀酒精回收。也适用于甲醇等其它溶媒的蒸馏。本装置根据用户的需要,可将30°左右的稀酒精蒸馏至90~95°酒精。

装置特点

本装置采用新型、高效不锈钢网孔填料,蒸馏塔体采用不锈钢制。凡接触酒精的设备,如冷凝器,稳压罐,冷却蛇管等均采用不锈钢制,以确保成品酒精不被污染。蒸馏釜采用可拆式U型加热管,在维修时可将U型管移出釜外,便于对加热管外壁及蒸馏釜内壁进行清洗。本装置可间歇生产,也可半连续生产。

装置组成

本装置有T-200、T-300、T-400、T-500、T-600共五种规格,每种规格包括相应蒸馏塔、蒸馏釜、冷凝器、冷却器、稳压罐。比重测定器及其它辅助设备用户自备。我厂也可按用户要求另行加工供应。

工程流程

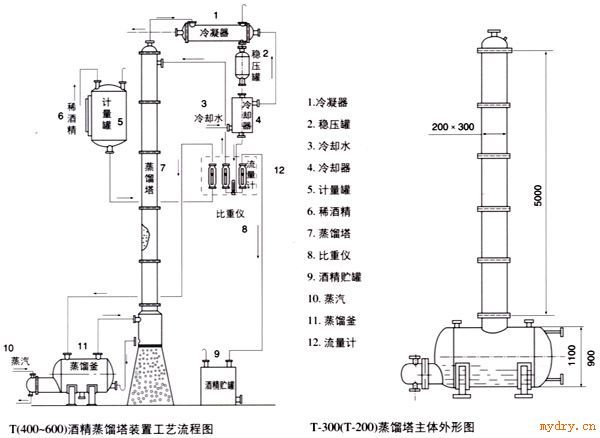

图1为T-400、T-500、T-600的工艺流程图。

图2为T-200、T-300蒸馏塔主体外形图。其工艺流程与图1同。不同之外是T-200、T-300的塔釜直接连接成一体。

安装须知

蒸馏塔的安装除要求塔的垂直度气密性、稳定性外,每段塔节波纹填料的安装好坏是影响塔效率的关键,具体要求是:

1.每钵波纹填料必须安放水平,四周用石棉或聚四氯烯刨花塞实,以防料液走“短路”。

2.填料之间应贴紧,不得有间隙,相接触的两钵波纹填料方向呈90°交错排列。

3.每段塔节两端的填料石,应于法兰平面,以使两段塔节连接后,其两个端面的填料之间的间隙尽量小。

生产能力及参考价格

型号
塔径(mm)
塔高(mm)
稀酒精处理量(30%kg/h)
成品酒精量(95%kg/h)
参考价格(万元)

T-200
¢200
5000
158
49


T-300
¢300
5000
356
110


T-400
¢400
5000
634
197


T-500
¢500
5000
990
309


T-600
¢600
5000
1426
445
