动态平衡电动调节阀

  • 2015-09-14 14:01:26
  • 来源:上海邦松自控阀门有限公司

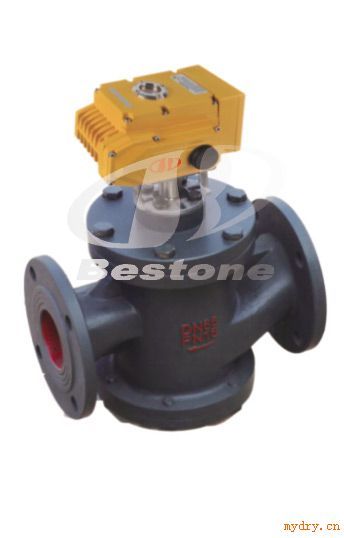

动态平衡电动调节阀

动态平衡电动调节阀

详细参数

阀体材质:WCB、304
公称通径:DN50-300mm
压力范围:1.6、2.5Mpa
流体温度:-20℃-150℃
适用介质:淡水、海水、食品、天然气、醇类、盐类、酸、碱、油、蒸汽、空气等

概述
我公司的动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品,是动态平衡与电动调节一体化的产品。如下图所示,在系统负荷波动较大的交流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化;
(1)当进口压力P1升高时,(P1-P2)增大,这时电动阀阀芯向上运动,使P1、P2间开度减少,阀芯压力P2降低;(2)当进口压力P1降低时,
(P1-P2)减小,这时电动阀阀芯向下运动,使P1、P2间开度增大,阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯的调节作用,P2、P3间的压差始终保持不变。因此这种动阀的抗干扰能力强,具有动态平衡的功能。

主要零部件材质

动态平衡电动调节阀技术参数

注:BS-EDRV动态平衡电动调节阀配BS角行程电动执行器

上海邦颂自控阀门有限公司
