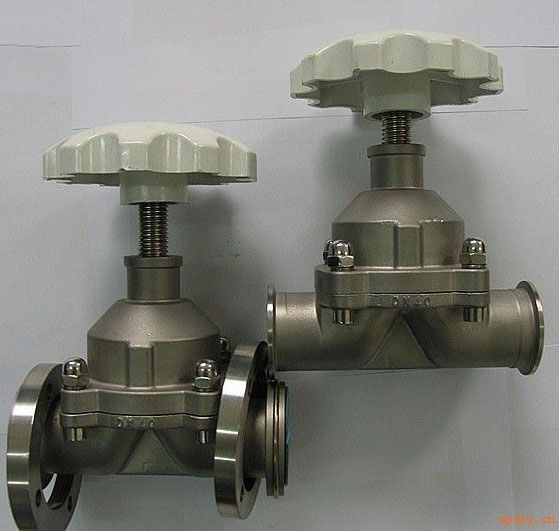

不锈钢真空隔膜阀CM-16（KF）
适用温度：NBR-25~100℃FKM?-30~150℃
适用介质：空气及非腐蚀性气体
适用范围：105~1.3×10-4
漏率：6.7×10-4
标准规范：
设计与制造：GB122239
结构长度：GB12221、JB1688
法兰连接尺寸：GB4216、JB78GM
产品测试：
衬里层：电火花检测
试验与检验按GB/T13297标准
公称压力：PN（Mpa）
阀体：PN×1.5
密封：PN×1.1
技术参数：
适用范围(Pa)
105～1.3x10-4
阀门漏率(Pa.L/S)
≤1.3x10-4
介质温度（℃）
-25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
安装位置
任意
活套法兰连接及外形尺寸：
型号
通径(DN)
ΦD
ΦB
ΦW
H
L
n-ΦC
法兰标准
GM-10
10
46
36
55
75
75
4-Φ6
JB919
GM-25
25
70
55
90
115
120
4-Φ7
GB/T6070
GM-40
40
100
80
100
132
150
4-Φ9
GM-50
50
110
90
100
157
180
4-Φ9
快卸法兰(KF)连接及外形尺寸：
型号
通径(DN)
ΦD
ΦB
ΦW
H
L
法兰标准
GM-10/KF
10
30
12.2
55
75
75
GB4892
GM-25/KF
25
40
26.2
90
115
100
GM-40/KF
40
55
41.2
100
132
150
GM-50/KF
50
75
52.2
100
157
180
/
焊接式连接及外形尺寸：
型号
通径(DN)
ΦD
ΦW
H
L
GM-10-H(Ⅰ)
10
19
55
75
150
GM-25H(Ⅰ)
25
32
90
115
200
GM-40H(Ⅰ)
40
45
100
132
240
GM-50H(Ⅰ)
50
57
100
157
240
GM-10H(Ⅱ)
10
9
55
75
150
GM-25H(Ⅱ)
25
19
90
115
200
