干燥设备厂家直销猪血块闪蒸干燥机 动物血闪蒸烘干机 鼎卓干燥

undefined

工作原理

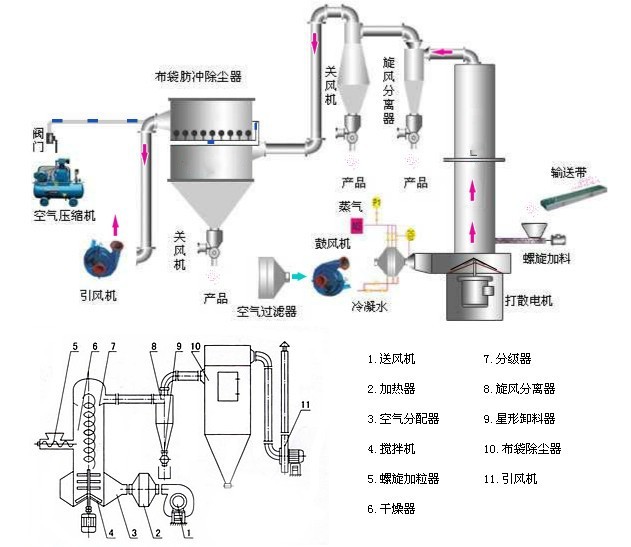

三盐基硫酸钠XSG旋转闪蒸干燥机工作原理:

经换热器加热后的洁净空气被鼓入进风口,以适宜的速度旋入干燥室底部的环隙,然后按切线方向进入干燥室,并呈螺旋状上升:同时,物料则由可无级调速的加料器定量加入塔内。在干燥塔内,物料与热空气进行充分、高效的质热变换,被干燥的粉状物料随同热风一起输送至分离器,其中成品收集包装,而尾气则进一步经除尘装置处理后排空。
在干燥塔底部装有蜗壳式空气分配器和搅拌器,搅拌器的转速通过调节外部电机的转速进行无级调速。搅拌器有两个作用:它可以带动从分配室进入干燥室的热空气产生高速旋转的气流,进而形成稳定的流化床层,避免了由于局部粘堵而产生的喷动窜涌等不稳定流态化;其次,由于搅拌器上的多组刀片高速旋转,对大块物料不断粉碎,使外干内湿的颗粒不断包裹、剥离、搓碎,表面不断更新,增大了换热面积,从而强化了质、热交换,提高了干燥速率。另外,搅拌器上的刀片与干燥塔器壁间隙极小,及时清理掉粘结在壁上的物料,以防止物料长期停留而变性。为确保物料不变性分解,塔壁内设有冷却夹套,对于热敏性物科可百分之百保证质量。蜗壳式的空气分布器,使切向进入的热空气均匀的通过底部环隙呈螺旋形上升,合理的环隙风速保证了物料良好的流化干燥.
在干燥塔中部,无级调速的定量加料器不断把物料加入。同时,物料被底部的搅拌器粉碎后又被高速旋转的热风吹起,在干燥室形成了一种相对稳定的流化层。物料与热空气之间进行着迅速而充分的热量和水份交换,大部分的水份蒸发在这一过程中完成。含水率高,比表面小的物料粒子由于其重力大于浮力,在干燥室中沉降,在下沉过程中不断干燥,运动到底部时经刀片的破碎和高速气流的冲击,得到进一步粉碎和干燥,此时其重力小于浮力,粒子开始上升运动。在干燥室上部,设有环状的挡板,即分级器。物料随旋转气流夹带上升,由于受离心力作用,大块的,未达到水份要求的(即比重较大)物料受离心力作用,其旋转半径增大,当其旋转半径大于分级器的半径时,被挡在干燥室内进一步干燥粉碎,直至满足要求方才溢出。较细的粉碎体在干燥室中部干燥后随气流夹带上升,由于其粒径较小且达到水份要求(即比重较小),离心力相对较小,其旋转半径小于分级器半径,然后就随气流排出,送至收集装置。

产品特点

1)、干燥室底部设置内锥体结构,使干燥器气体流通截面积自下而上不断交大,底部气速相对较大,上部气速相对较小,从而保证了下部的大颗粒处于流化状态的同时,上部的小颗粒也处于流化状态。内锥体结构还缩短了搅拌轴悬臂部分的长度,从而增加了运转的可靠性。另外,这一结构可以有效防止轴承在高温区工作的恶劣状态,从而延长了轴承的使用寿命。
2)、搅拌齿上设置刮板。物料在被搅抖齿旋转粉碎的同时,又被抛向器壁,粘在壁面上,如果不及时将粘在器壁上的物料刮下,则会出现严重“结疤“现象,导致不能正常操作。搅拌齿上安装刮板,可以保证在物料与器壁粘结牢固前,将其剥落。
3)、干燥室顶部设置分级环。其作用主要是将颗粒较大、还没有干燥的物料分离挡下,继续进行干燥,从而保证满足产品粒度分布窄、湿含量均匀一致的要求。
4)、锥底热风入口处设置冷却夹套。热风开始与物料接触处,温度很高,一般接近热空气的温度,远远高于床层中的温度,操作中难免出现少部分物料在环隙附近粘结,停留时间过长,从而导致物料变质,甚至产生熔化,为避免这一现象,增设局部夹套,可以降低该处器壁的温度,使操作得以顺利进行。
由于XSG系列旋转闪蒸干燥机以上结构特点,使其性能较其它干燥机存在以下优点:
1)、干燥强度高。由于物科受离心、剪切、碰撞、磨擦而被微粒化,呈高分散状态,气固两相间的相对速度较大,强化了传质、传热。
2)、适宜于热敏性物料。干燥机底部高温区气速高、物料很难与热表面直接接触;另外附有冷却夹套、搅拌齿配有利板这一切解决了物料粘壁、焦化之忱。
3)、工艺简化。与运用其它类型的干燥机相比,用闪蒸干燥机干燥膏糊状、泥浆状、滤饼等物料可以一次干燥成均匀的粉状产品,省去了粉碎、筛分等工序。
4)、有效控制终水份和细度。进料及热风温度的调节及分级器的协调统一,对终水份和成品粒度能够充分控制,从而保证了产品的湿含量及细度均匀一致。

undefined
三盐基硫酸钠闪蒸干燥机其余适用物料:

有机物:阿特拉津(农药杀虫剂)、月桂酸隔、苯甲酸、安息香酸、杀菌丹、草酸钠、醋酸纤维素等。
染料:蒽醌、黑色氧化铁、靛兰颜料、丁酸、氢氧化钛、硫化锌、各种偶氮染料中间体。
无机物:硼砂、碳酸钙、氢氯化物、硫酸铜、氧化铁、碳酸钡、三氧化锑、各种金属氢氧化物、各种重金属盐、合成冰晶石等。
陶瓷:高岭土、三氧化硅、粘土等。
食品:大豆蛋白、胶凝淀粉、酒糟、小麦糖、小麦淀粉等。

三盐基硫酸钠闪蒸干燥机技术参数表:

型号主机内经(mm)处理风量(m3/h)蒸发水量(kg/h)大装机容量(KW)大高度(m)占用平面(m2)XSG-44001150-230058-7321.44.627XSG-66002500-5100130-16334.25.539XSG-88004500-9000238-29763.56.040XSG-1010007000-13500345-430686.555XSG-12120010000-20000515-645946.862XSG-14140016600-28000730-9101307.089XSG-16160018000-38100962-12031607.2160

注:1.水分蒸发量是以进风温度为200℃、出风80℃计 2、装机容量为基本数据,可根据物料性能改变。3、占地面积根据实际情况布置,表中数据仅供参考。

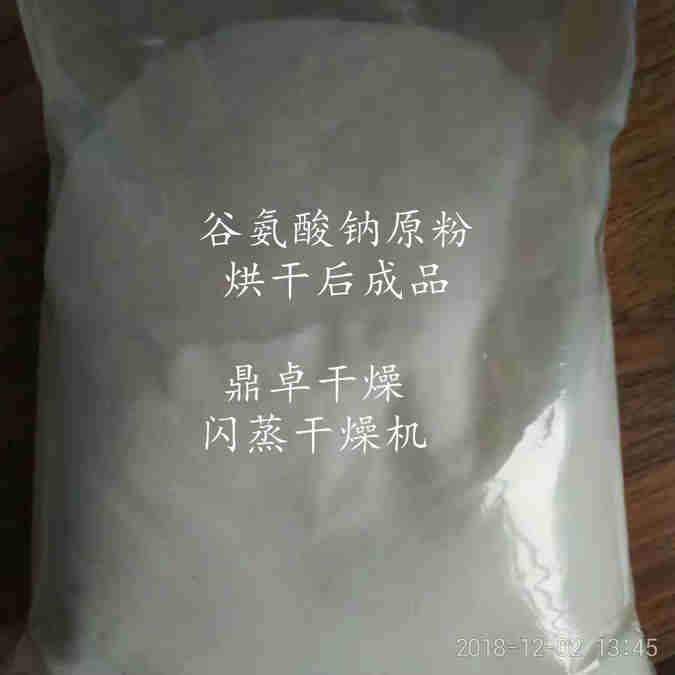

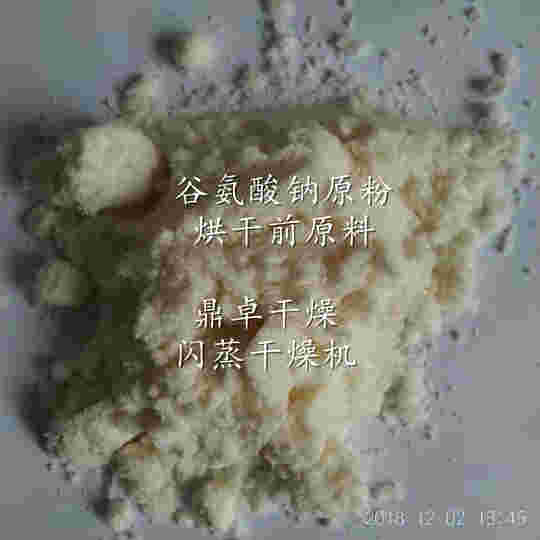

烘干产品实拍:微信图片_20181203082106

微信图片_20181203082110

微信图片_20181203082103

微信图片_20181203082113

undefined

常州市鼎卓干燥设备有限公司 座落在风景秀丽的江南水乡、工业明星城市一常州,地处沪、宁经济开发带腹地,气候宜人,交通便捷。公司经过多年的建设和发展逐步形成 干燥机 、粉碎机、混合机、除尘设备、制粒设备等干燥设备 生产线专业制造企业,为客户度身订做各种特殊用途的干燥机,处置和解决各项疑难个案,逐步成为干燥设备制造行业*级企业。
公司已通过质量体系认证,是生产干燥机的专业厂家;经过多年的探索与奋斗,已经形成国内规模较大的干燥机生产基地。 由于本公司为客户提供的 干燥设备 工艺先进、性能稳定可靠、价格合理,被众多*厂商列为 干燥机 优质供应商。我公司将不负客户的期望和厚爱,全体员工*奉行“攻科技、创品牌、靠创新,保满意”的质量方针,为广大客户提供优良的干燥设备、优良的售后服务,努力成为优良的干燥机设备供应商,公司生产的干燥机系列已成批出口美国、韩国、日本、澳大利亚、印尼、马来西亚、新加坡、摩洛哥等。
公司生产的设备主要包括:真空干燥机、流化床干燥机、喷雾干燥机、带式干燥机、 沸腾制粒干燥机、 高效沸腾干燥机、脱水蔬菜干燥机、双锥回转真空干燥机、空心桨叶干燥机、盘式干燥机、气流干燥机、冷冻干燥机、球形抛丸机、多功能制粒包衣机、污泥处理设备、鸡精生产设备、WDG农药专用生产线设备、混合设备、粉碎设备、筛分设备、输送设备、包装设备,公司生产的干燥设备广泛应用于化工 、 煤炭 、冶金、 矿山 、 港口 、电力、建材、轻工、 粮食 、 水泥 、肥料、工业盐、 食品等行业,特别在食品;制药;化工;冶金、煤炭行业受到广大用户信赖和欢迎,成功应用在 茶渣、茶叶、巧克力、化妆品、洗衣粉、戊二醇、饲料、复合肥、化肥、可溶性硫磺、碳黑、钛白粉、高温纯碱、木屑、小木块、小木片、煤粉、电厂脱硫粉尘、除尘粉灰、污泥、缠绕垃圾、粉煤灰、水泥、黄沙、粮食 等物料!

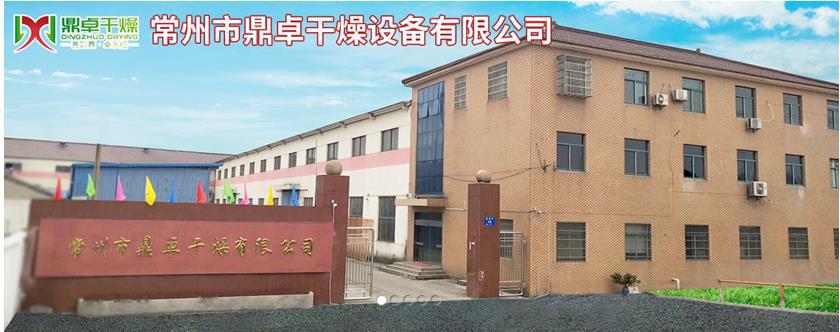

公司内

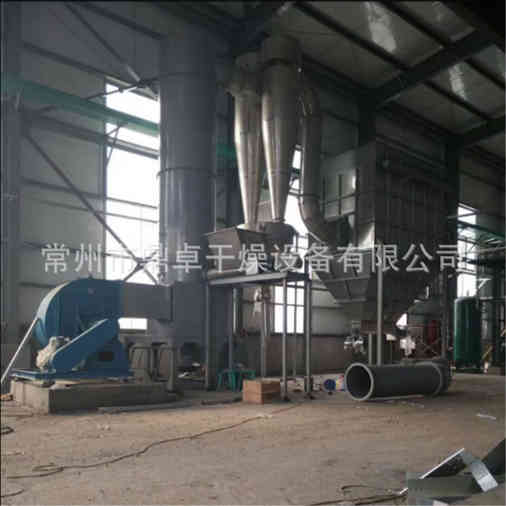

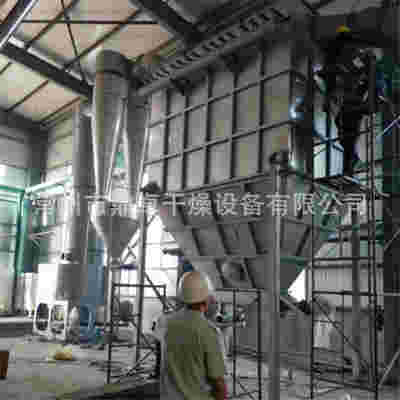

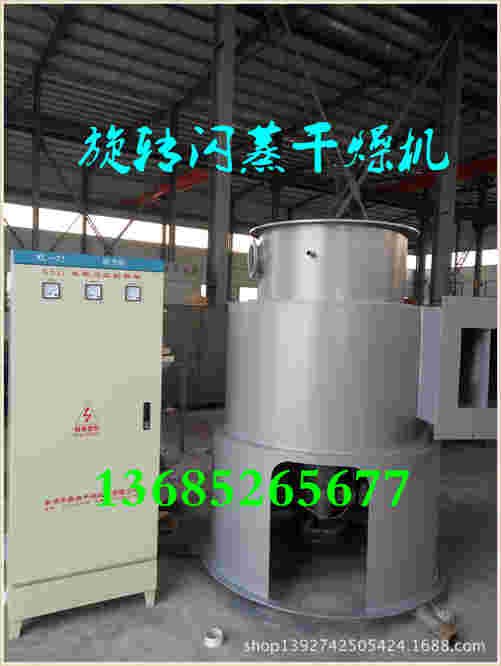

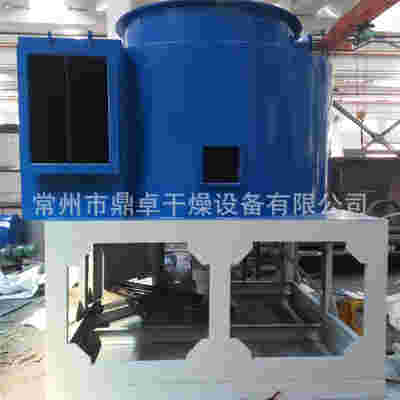

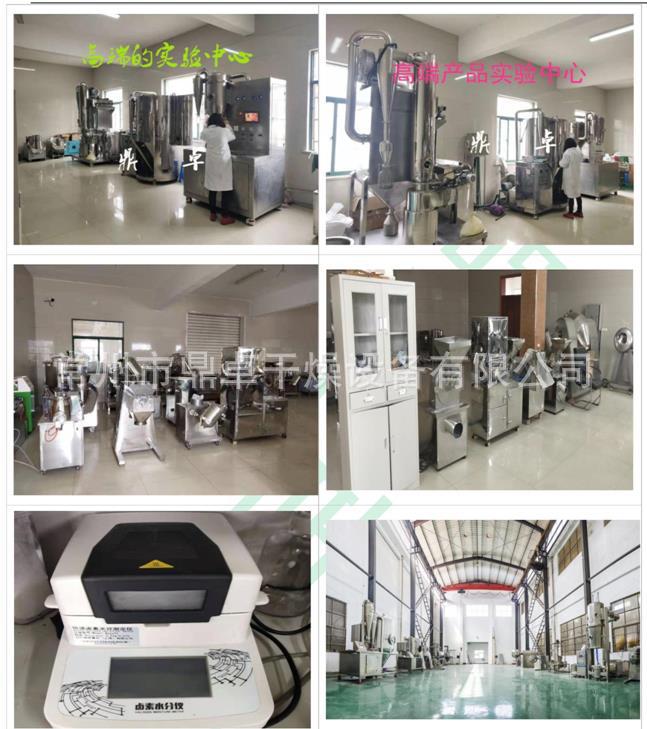

公司样机
