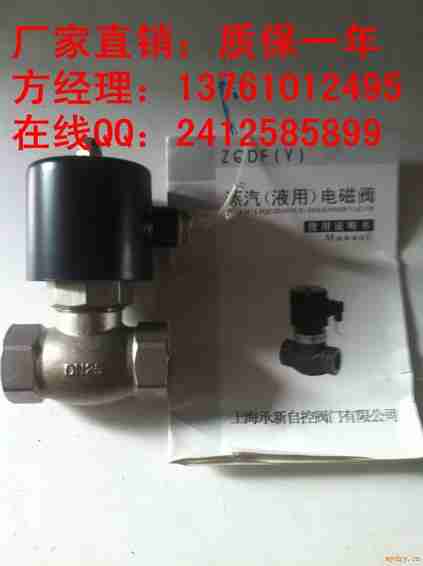

ZQDF-20蒸汽电磁阀

ZQDF-20蒸汽电磁阀;产地:上海;电话:021-50428258/13761012495.。联系人:方经理;工作QQ:2412585899.。。




一、蒸汽电磁阀产品用途

ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通断或流量调节控制,从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。

二、蒸汽电磁阀型号说明

ZQDF蒸汽电磁阀,高温电磁阀

承新电磁阀产品可广泛应用于纺织、印染、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF蒸汽电磁阀主要用于空气、蒸汽、煤气等气体介质的控制;ZQDF-Y系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质,同时也用于粘度小于4°E的油类。

三、蒸汽电磁阀产品特点

耐腐:主要部件阀塞,阀体等采用不锈钢和铸钢制成,防腐性能良好。

耐热:电磁、密封部分全部采用特种耐高温电工材料和密封材料,并采用了有效的隔热措施。

耐磨:选材合理,阀塞与阀体间巧妙地利用流体的润滑作用,减少磨损。

耐冷凝:蒸汽管道的冷北水是影响蒸汽电磁阀动作的重要因素,本阀则不受冷凝水影响。

四、蒸汽电磁阀结构与原理

本阀为分步动作直接先导式电磁阀,可根据断电时所处开、关状态的不同,可分为常闭式电磁阀和常开式电磁阀。常闭电磁阀,线圈通电后,衔铁在电磁力作用下先带动副阀阀塞提起,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,衔铁带动主阀阀杯,并利用压差而使主阀阀杯启,介质流通。线圈断电后,电磁力消失,衔铁因自重下落复位。同时依靠介质压力,主副阀得以紧密关闭。常开电磁阀,线圈通电后由于吸力作用,动铁芯下移,把副阀阀塞压下,副阀关闭,主阀阀杯内压力上升,当压力升到一定值时,主阀阀杯的上下压差一样,由于电磁力作用,动铁芯失去主阀阀杯下,压紧主阀阀座,阀门关闭。线圈断电时,电磁吸力为零,副阀阀塞和支铁芯由于弹簧作用向上提起,副阀打开,主阀阀杯上的流体经副阀流走,减少了作用在主阀阀杯上的压力,当主阀阀杯上的压力减少到一定值时,利用压差把主阀阀杯推起,主阀打开,介质流通。

五、蒸汽电磁阀主要技术参数

型号ZQDF-1ZQDF-2ZQDF-3ZQDF-1YZQDF-2YZQDF-3Y公称压力MPa1.6工作压差MPaDN15~500~1.6DN65~1000.05~1.6介质种类煤气、空气等饱和蒸汽过热蒸汽或高温气体水油液体热水、油油介质温度℃≤60≤180≤220≤60≤180≤220电源电压AC220V其余规格可作特殊订货使用寿命按JB/T7352-94规定泄漏量m1/min按JB/T7352-94·F规定功耗AC≤70VA DC≤60W防爆标志dIIBT4出线口接头内螺纹M20×1.5环境温度-40~+60℃

六、蒸汽电磁阀外形尺寸及连接形式表

蒸汽电磁阀

公称通径
DN外形尺寸内螺纹外形尺寸法兰连接HLGHLDD1D2bfN-d15148921/21761309565461424-Φ1420148923/418115010575561624-Φ1425148110121016011585651634-Φ143218212011/4221180140100761834-Φ184018214011/2230200150110841834-Φ18501921622252230165125992034-Φ18652652901851451182034-Φ18802763102001601322038-Φ181003733502201801562238-Φ18

七、蒸汽电磁阀安装须知

1、安装时电磁阀线圈向上,并保持垂直位置,电磁阀上箭头或标记应与管道流向一致,不得安装在有溅水或漏水的地方。

2、电磁阀的工作介质应清洁无颗粒杂质,电磁阀内件表面上的污物及过滤器,需定期清洁干净。

3、在电磁阀发生故障时,为了及时隔离电磁阀,并保证系统正常运行,*好安装旁路装置(如图一)。

4、在管路系统中,安装在支路上的电磁阀通径应小于主管道阀门的通径(如图二)。

5、安装电磁阀前,管道必须清洗干净。建议在阀前安装过滤器,蒸汽管道安装疏水阀。

6、不能将阀安装在管道的低凹处,以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。

7、普通型不能在爆炸危险场合使用。

8、在管路刚性不足情况下,建议把阀前管道用支架固定,以免电磁阀工作时引起振动。

9、在安装前,要注意看清产品标牌,认真阅读使用说明书,判断产品是否符合使用条件。

10、电磁阀前后管道上需安装压力表,以便观察管道压力。

蒸汽电磁阀
