阳极泥青铜渣带式干燥机干燥设备选型方案，常州阳极泥烘干机
“阳极泥青铜渣”干燥设备选型方案
一、物料干燥要求
1.初水份：30﹪－35﹪；
2.终水份：3﹪－4﹪
3.成品产量：10吨/天(按20小时计算)
4.热源：蒸汽
5.制造材质：物料接触处为不锈钢，其它均为Q235A钢
6.其它要求：干燥后成品物料呈条状，不要成粉状:
二、干燥设备选型及主要技术参数：
方案（二）

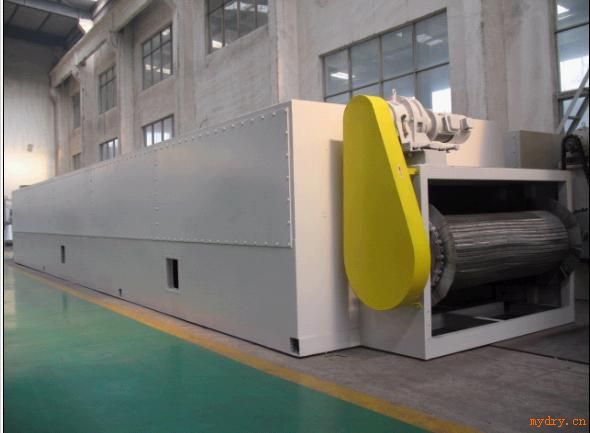

选用DW-2X12型 (双层)带式干燥机进行连续式干燥作业。该机组主要技术参数如下：(设备流程另见图)：
1.装机总功率：26.2KW
2.蒸汽耗量：～
3.热风温度：
4.网带宽：
5.干燥单元：6个
6.干燥时间：20-25分钟，无级可调
7.主机外形尺寸(长X宽X高)：14.3X2.98X
8.设备总重：10.6吨
9.设备蒸汽进出口尺寸：φ
10．设备电气控制要求：
电源：三相四线；主电源：380V；控制电源：220V ；
设备电气控制柜尺寸为：(宽X深X高)：0.8X0.4X1.6m；
设备需使用铜线16平方；
设备共6个单元，每个单元设一个侧温点，每个单元由一个电磁阀（2寸）控制温度；每个单元的风机可同时启动；
设备风机、减速机及泵的功率见设备流程图和配置表。
