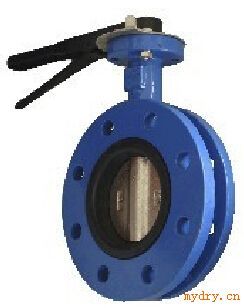

铸铁软密封法兰蝶阀
一、手动法兰式软密封蝶阀产品概述
D41X手动法兰式软密封蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。
二、手动法兰式软密封蝶阀用途及特点
软密封蝶阀适用于温度≤80℃，公称压力≤1.6MPa的于食品、饮料、医药、化工等纯净管路及工业 、水处理、高层建筑、给排水管路作启闭或调节介质流量之用。
其主要特点为：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操作力矩小、操作方便，省力灵活。
3、密封部位可调节更换，密封性能可靠等特点。
三、手动法兰式软密封蝶阀采用标准：
设计标准：GT/T12238-1989
法兰连接尺寸：GB/T9113.1-2000; GB/T9113.2-2000
GB/T9115.1-2000; GB/T9115.2-2000
压力试验：GB/T13927-1992; GB/T9092-1999
四、手动法兰式软密封蝶阀主要零件的材质
零件名称
阀体、蝶板
阀杆
阀座
密封圈
填料
材料
灰铸铁
球墨铸铁
铸钢
不锈钢
镍铬铸铁
中碳钢
不锈钢（2Cr13）
1Cr18Ni9Ti
铜合金、不锈钢
丁腈橡胶
乙丙橡胶
聚四氟乙烯
氟橡胶
柔性石墨
五、手动法兰式软密封蝶阀主要技术参数:
公称通径
DN(mm)
50-2000
公称压力
PN(MPa)
0.6
1.0
1.6
试验压力
Ps(MPa)
强度试验
0.9
1.5
2.4
密封试验
0.66
1.1
1.76
气密封试验
0.6
0.6
0.6
适用温度
≤80℃
适用介质
空气、水、蒸汽、煤气、油品等。
驱动形式
手动、蜗杆蜗轮传动、气传动、电传动。
六、法兰式软密封蝶阀主要连接尺寸
公称通径
L
D
D1
D2
f
b
Z-φd
D
D1
D2
f
b
Z-φd
DN(mm)
PN1.0MPa
PN1.6MPa
40
106
145
110
85
3
18
4-φ18
145
110
85
3
18
4-φ18
50
108
160
125
100
3
20
4-φ18
160
125
100
3
20
4-φ18
65
112
180
145
120
3
20
4-φ18
180
145
120
3
20
4-φ18
80
114
195
160
135
3
22
4-φ18
195
160
135
3
22
8-φ18
100
127
215
180
155
3
22
8-φ18
215
180
155
3
24
8-φ18
125
140
245
210
185
3
24
8-φ18
245
210
185
3
26
8-φ18
150
140
280
240
210
3
24
8-φ23
280
240
210
3
28
8-φ18
200
152
335
295
265
3
26
8-φ23
335
295
265
3
30
12-φ23
250
250
390
350
320
3
28
12-φ23
405
355
320
3
32
12-φ25
300
270
440
400
368
3
28
12-φ23
460
410
375
4
34
12-φ25
350
290
500
460
428
4
30
16-φ23
520
470
435
4
38
16-φ25
400
310
565
515
482
4
32
16-φ25
580
525
485
4
40
16-φ30
450
330
615
565
532
4
32
20-φ25
640
585
545
4
44
20-φ30
500
350
680
620
585
4
34
20-φ25
705
650
608
4
46
20-φ34
600
390
780
725
685
5
36
20-φ30
840
770
718
5
54
20-φ41
700
430
895
840
800
5
40
24-φ30
910
840
788
5
54
24-φ41
800
470
1010
950
905
5
44
24-φ34
1020
950
898
5
54
24-φ41
900
510
1110
1050
1005
5
46
28-φ34
1120
1050
998
5
54
28-φ41
1000
550
1220
1160
1115
5
50
28-φ34
1255
1170
1110
5
60
28-φ48
GB/T12238-2008法兰和对夹连接弹性密封蝶阀标准
JB/T8527-1997金属密封蝶阀标准
JB/T8692-1998烟道通风蝶阀标准
八、为确保您的使用要求，订货时请详细说明：
1、新项目用户请提供设计院设计的型号，更换配件用户请提供之前使用的产品型号
2、如没具体型号请提供：1.使用介质及温度；2.工作压力；3.传动方式；4.连接方式；5.结构形式；6.公称通通径等
