JK-ZKHX-A4四门圆仓真空烤箱、锂电实验设备

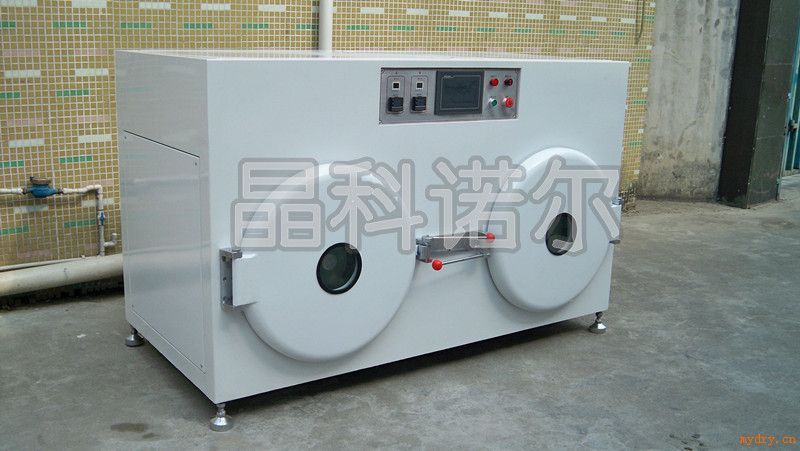

JK-ZKHX-A4四门圆仓真空烤箱

一、概述:

本产品专为锂电池生产过程中,整卷极片真空干燥工序设计。采用行业*匀温技术,通过彩色触摸屏、PLC控制动作流程,精密可靠,是确保干燥效果的理想设备。

二、产品特点:

A、电气特点:

1、选用彩色触摸屏、进口品牌PLC,组成友好快捷人机界面,可实现自动抽真空、充氮气、定时保温、自动关机等动作或动作循环,原装Sunx电子数显真空表,4层独立控制、独立显示,互不干扰。

2、温度控制选用AISET三位式PID温控器,控温分辨率高。

3、测温探头置于真空腔体内部,选用台湾华菱特制型号,迅速真实反映工作温度。

4、三重超温保护装置,分别独立感应温度,超过设定温度时自动断开加热,确保物料及设备安全。

5、各层运风风机可独立开启,冷却极片时可单独开启吹风机,快速降温。

6、选用优质304不锈钢无缝电热管,升温迅速,节能耐用。

B、结构特点:

1、圆柱形内腔设计,内置圆形轴芯¢60可悬置整卷极片,轴芯*大承重350KG。

2、采用环绕热风加热真空腔体,圆周循环风道,确保腔体内高精度匀温。

3、内腔材料为T4.0mm优质SUS不锈钢,抗电池浆料及电解液腐蚀。

4、多层隔热材料构成封闭保温层,阻隔热量散失,有效解决邻仓串温及外壁发热问题。

5、箱门为双层钢化玻璃结构,有过压保护功能,腔内气压过大时可自动放气,使腔内气压恢复至允许范围。

6、真空腔与箱门间配备特制硅胶密封圈,腔内-0.098Mpa状态可保持24小时以上。

三、技术参数:

1、电源:380V,50HZ,升温峰值功率:20.5KW;

2、工作温度:室温~200℃;升温至80℃约需25分钟。

3、腔内真空度:0~-0.1Mpa;

4、温度波动:±1.5℃;

5、内腔尺寸(单筒):Φ550mm(直径)×600mm(深);

6、整机尺寸:1850(高)×2180(宽)×1000(深)mm。
