SUN YEH(三野)电动蝶阀

  • 2022-02-03 19:05:05
  • 来源:苏州锐创流体设备有限公司

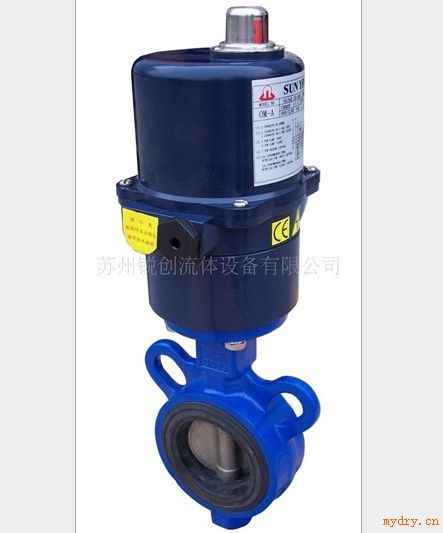

SUN YEH(三野)电动蝶阀

SUNYEH电动FC-304蝶阀

电动蝶阀(电动对夹蝶阀)

技术参数

电动执行器选配:SUNYEH

作用形式:普通开关型、调节型(4~20mA)

环境温度: -30℃~+70℃

电源电压: AC220V、AC380V(其他定制AC24等) 50/60Hz

防护等级: IP67

功能选项(可选)

信号反馈:有源信号、S无源信号

带加热器:可在潮湿环境中干燥执行器内元件(可选)

手动功能:电动执行器带有手动开阀、关阀功能

调节型:输入4~20mA信号,实现阀门调节功能

备注:电动执行器参数请另参考所选配的电动执行器资料.

蝶阀标准规范

设计制造验收:ISO 10631—1991

阀门结构长度:ISO 5752—1988

阀门法兰连接:ISO 7005.2

阀门检验:ISO/DIN 5208—1987

驱动装置连接: ISO/DIN 5211—1982

蝶阀参数:

公称压力:PN0.6Mpa、PN1.0Mpa、PN1.6Mpa

连接方式:对夹、法兰连接

阀体材质:球墨铸铁、灰铸铁、铸钢、不锈钢

阀板材质:球铁镀镍磷、球铁覆尼龙、不锈钢(304、316、316L)、哈式合金

密封材料:丁腈橡胶NBR、三元乙丙EPDM(可选耐热、耐磨)、聚四氟乙烯PTFE

阀杆:碳钢镀镍磷、416/304/316

详细介绍:

★阀体、阀板、阀轴同心结构设计,100%双向气泡级密封

★无支架,外型结构紧凑,重量轻,体积小

★多种标准体系设计制造,使用多种连接法兰,互换性高,

★采用无销连接,使介质与金属完全隔离,维护简便易行

★无靠背设计保证了阀门安装完毕后不增加扭距

★电动执行器采用进口原部件,精密耐磨,回差极小,安全保证

★有双重限位、过热、过载保护(选择功能)

★免加油、免点检、防水防锈、且可减少电磁干扰

用途:本蝶阀适用于食品、饮料、医药、化工等纯净管路及工业环保、水处理、高层建筑、给排水管路作启闭或调节流量之用。
